Коробки передач SPE, діапазон розмірів фланця з моделями 40, 60, 80, 120 та 160, розроб...
Квадратний вихідний фланець
Діапазон розмірів: 40-120 мм
Діапазон потужності: 50 Вт-7500 Вт
Коефіцієнт скорочення: 3-512
Сортування логістики
Автоматизовані роботи
Лазерне різання
Ворота контролю доступу
Фотоелектрична електростанція
Медичні пристрої
АГВ
Серія WSPF - з квадратними вихідними фланцями, розміщуючи розміри від 40 мм до 120 мм. Ці фланці прямого кута розроблені для успіху в різних промислових програмах, пропонуючи надійну продуктивність у спектрі вимог.
Розроблений з ретельною увагою до деталей, серія WSPF втілює довговічність, точність та універсальність. Незалежно від того, що використовуються в машинах, системах автоматизації чи промислових процесах, ці фланці демонструють постійні продуктивність та надійність, сприяючи підвищеній ефективності експлуатації та продуктивності.
Квадратна конструкція цих фланців забезпечує сумісність з різними конфігураціями обладнання, сприяючи безшовній інтеграції в існуючі системи. Ця адаптованість впорядковує процеси встановлення та мінімізують час простою, оптимізуючи загальну ефективність робочого процесу.
Серія WSPF являє собою вершину інженерної майстерності, поєднуючи надійну конструкцію, універсальну функціональність та точну продуктивність для задоволення різноманітних потреб сучасних промислових умов.

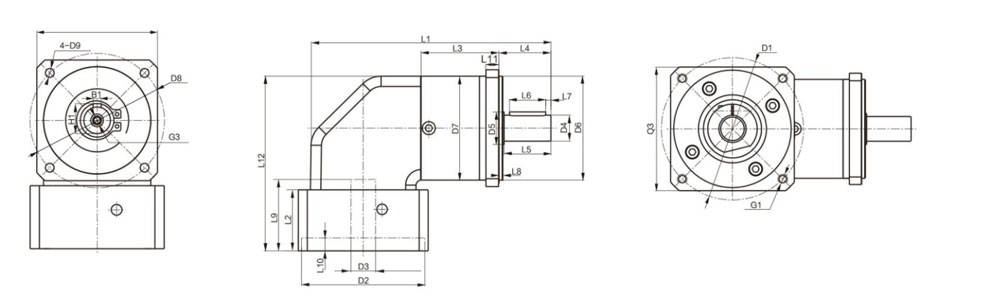

Модель | WSPF40 | WSPF60 | WSPF80 | WSPF120 | ||||||||
Сцена | 1 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
Розмір | (Одиниця): мм | |||||||||||
L1 | 119.5 | 132.5 | 144.5 | 156.5 | 169.5 | 182 | 194 | 212 | 229.5 | 258.5 | 286.5 | 314 |
L3 | 38.5 | 51.5 | 63.5 | 46.5 | 59.5 | 72 | 60 | 78 | 95.5 | 73.7 | 101.5 | 129 |
L12 | 68 | 93 | 109.5 | 145.5 | ||||||||
Вихідний кінець | ||||||||||||
L4 | 26 | 35 | 40 | 50 | ||||||||
L5 | 24 | 30.5 | 36 | 50 | ||||||||
L6 | 16 | 25 | 28 | 40 | ||||||||
L7 | 2.5 | 2.5 | 4 | 5 | ||||||||
L8 | 2 | 3 | 3 | 4 | ||||||||
L11 | 6 | 8 | 10 | 15 | ||||||||
D4 | φ10h7 | φ14H7 | φ20h7 | φ25h7 | ||||||||
D5 | φ12 | φ17 | φ25 | φ35 | ||||||||
D6 | φ26 | φ50 | φ80 | φ110 | ||||||||
D7 | 45 | 60 | 90 | 120 | ||||||||
D8 | φ50 | φ70 | Φ100 | Φ130 | ||||||||
D9 | φ3.5 | φ5.5 | φ6.5 | φ8.5 | ||||||||
B1 | 3 | 5 | 6 | 8 | ||||||||
H1 | 11.2 | 16 | 22.5 | 28 | ||||||||
G3 | M3 × 9 | M5 × 12 | M6 × 16 | M10 × 22 | ||||||||
Вхідний кінець | ||||||||||||
L2 | 19 | 23 | 26.5 | 27 | ||||||||
L9 | 25 | 30 | 35 | 45 | ||||||||
L10 | 3 | 2.5 | 3.5 | 3.5 | ||||||||
D1 | φ46 | φ70 | φ100 | φ115 | ||||||||
D2 | φ30H7 | φ50h7 | φ80h7 | φ95h7 | ||||||||
D3 | φ8h7 | φ14H7 | φ16H7 | φ19h7 | ||||||||
G1 | M4 × 10 | M5 × 12 | M6 × 15 | M8 × 20 | ||||||||
Q3 | 40 | 60 | 90 | 115 |
