Коробки передач SPE, діапазон розмірів фланця з моделями 40, 60, 80, 120 та 160, розроб...
Круглий вихідний фланець
Діапазон розмірів: 40-120 мм
Діапазон потужності: 50 Вт-7500 Вт
Коефіцієнт скорочення: 3-512
Сортування логістики
Автоматизовані роботи
Лазерне різання
Ворота контролю доступу
Фотоелектрична електростанція
Медичні пристрої
АГВ

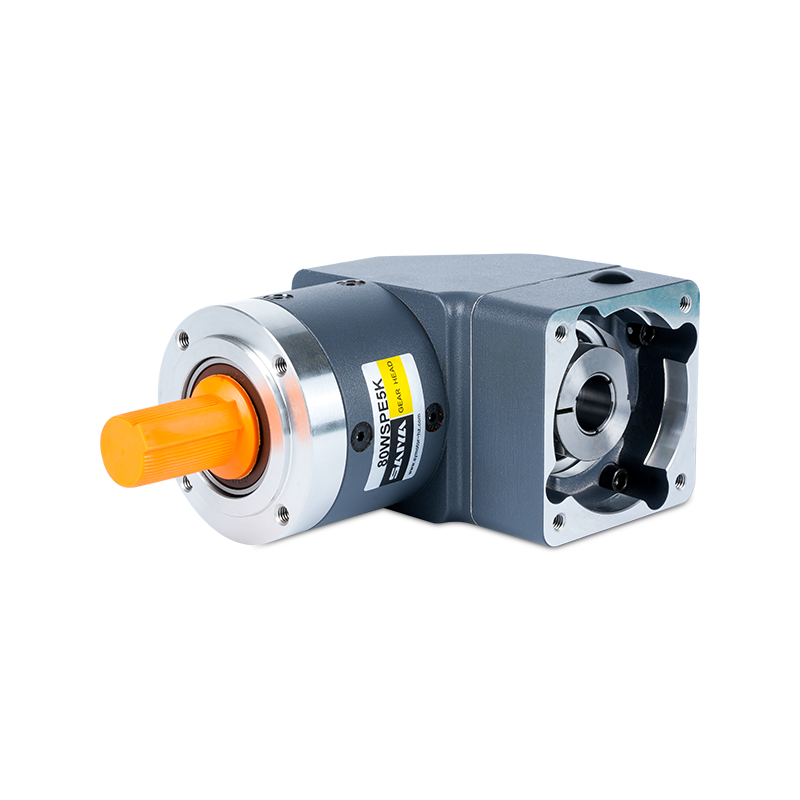

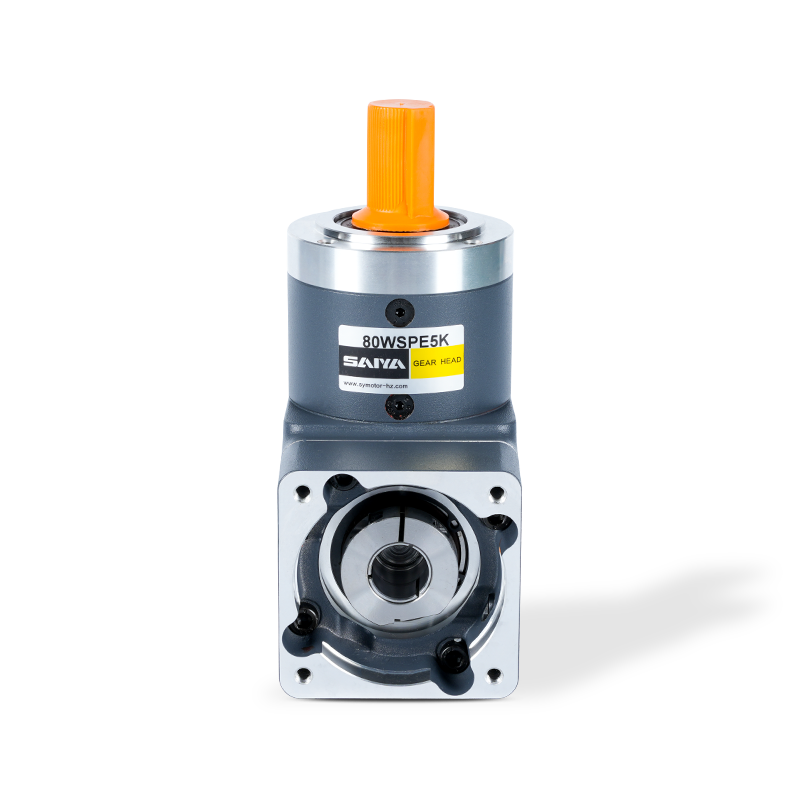

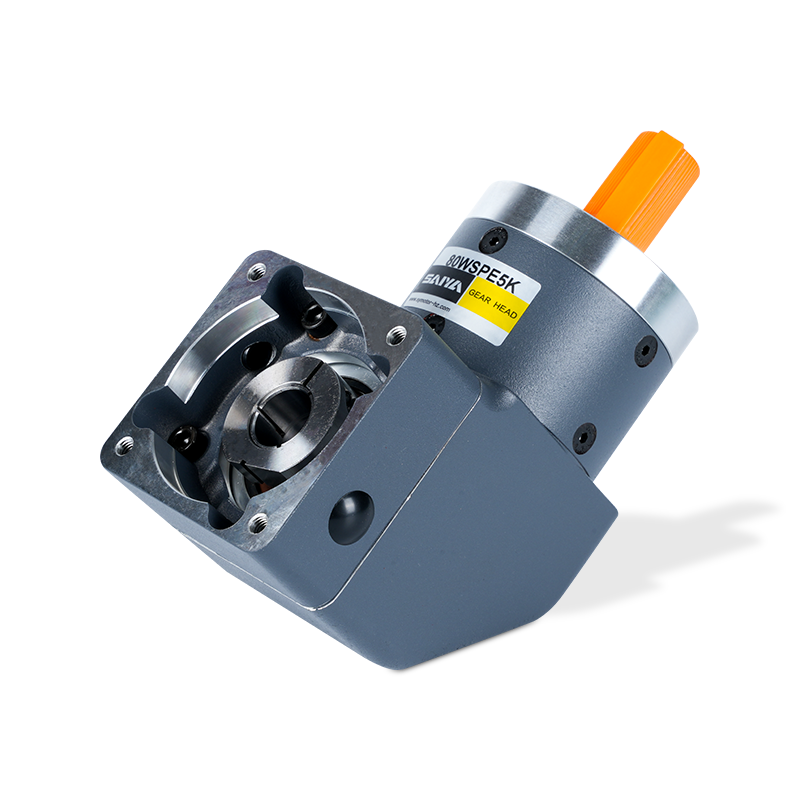

Коробки передач серії WSPE, діапазон діапазону розмірів фланця з 40 мм, 60 мм, 80 мм та 120 мм, розроблені для забезпечення ефективних та надійних рішень для передачі живлення. Ці коробки передач мають круглий вихідний фланець, що робить їх придатними для різних програм, що потребують точного та надійного передачі крутного моменту. Костюм серії SPE для моторної потужності від 50 Вт до 7500 Вт, забезпечуючи універсальність у різних промислових потребах.
Однією з особливостей серії SPE є його широкий діапазон коефіцієнта відновлення, від 3: 1 до 512: 1. Ця гнучкість дозволяє тонкому налаштуванню швидкості та виведення крутного моменту відповідати конкретним операційним вимогам. Міцна конструкція забезпечує довговічність та тривалий термін служби, навіть у вимогливих умовах.
Дизайн круглого виходу фланця не тільки сприяє легкій інтеграції в існуючі системи, але й забезпечує безпечне та стабільне з'єднання. Ця конструкція особливо вигідна в додатках, де вирівнювання та баланс є вирішальним, наприклад, в робототехніці, автоматизованій машині та конвеєрних системах.

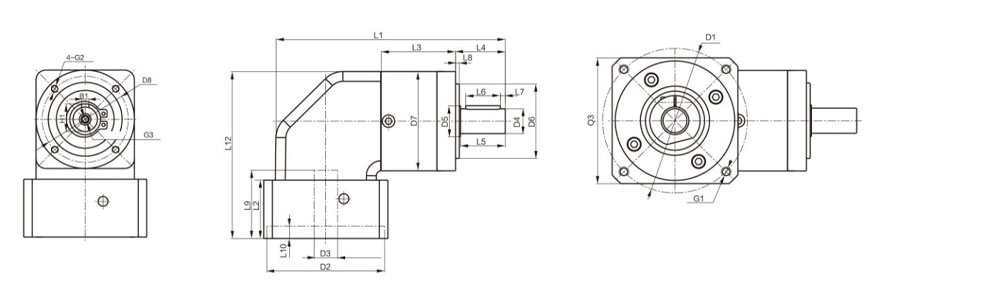

Модель | WSPE40 | Wspe60 | Wspe80 | WSPE120 | ||||||||
Сцена | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
Розмір | (Одиниця): мм | |||||||||||
L1 | 119.5 | 132.5 | 144.5 | 156.5 | 169.5 | 182 | 194 | 212 | 229.5 | 258.5 | 286.5 | 314 |
L3 | 38.5 | 51.5 | 63.5 | 46.5 | 59.5 | 72 | 60 | 78 | 95.5 | 73.7 | 101.5 | 129 |
L12 | 68 | 93 | 109.5 | 145.5 | ||||||||
Вихідний кінець | ||||||||||||
L4 | 26 | 35 | 40 | 55 | ||||||||
L5 | 24 | 30.5 | 36 | 50 | ||||||||
L6 | 16 | 25 | 28 | 40 | ||||||||
L7 | 2.5 | 2.5 | 4 | 5 | ||||||||
L8 | 2 | 3 | 3 | 4 | ||||||||
D4 | φ10h7 | φ14H7 | φ20h7 | φ25h7 | ||||||||
D5 | φ12 | φ17 | φ25 | φ35 | ||||||||
D6 | φ26 | φ40 | φ60 | φ80 | ||||||||
D7 | φ40 | φ60 | φ80 | φ115 | ||||||||
D8 | φ34 | φ52 | φ70 | φ100 | ||||||||
B1 | 3 | 5 | 6 | 8 | ||||||||
H1 | 11.2 | 16 | 22.5 | 28 | ||||||||
G2 | M4 × 6 | M5 × 18 | M6 × 10 | M10 × 16 | ||||||||
G3 | M3 × 9 | M5 × 12 | M6 × 16 | M10 × 22 | ||||||||
Вхідний кінець | ||||||||||||
L2 | 19 | 23 | 26.5 | 27 | ||||||||
L9 | 25 | 30 | 35 | 45 | ||||||||
L10 | 3 | 2.5 | 3.5 | 3.5 | ||||||||
D1 | φ46 | φ70 | φ100 | φ115 | ||||||||
D2 | φ30H7 | φ50h7 | φ80h7 | φ95h7 | ||||||||
D3 | φ8h7 | φ14H7 | φ16H7 | φ19h7 | ||||||||
G1 | M4 × 10 | M5 × 12 | M6 × 15 | M8 × 20 | ||||||||
Q3 | 40 | 60 | 90 | 115 |
