Двигуни безчесних передач з низькою напругою

48 В безчестя двигуна передач

Розмір напруги: 48 В ， 60 ммкмгмм-104ммкх104мм

Оцінка потужності: 25-400 Вт

Швидкість номіналу: 3000 об / хв

Оцінений струм: 1,0-10,5А

Крутний момент: 0,2-1,27n.m

Немає попередньої статті | ДАЛІ

+ Зв яжіться з нами + Завантаження каталогу Відео про продукт

ЗАСТОСУВАННЯ ПЛОЩА

Ми є високотехнологічним підприємством, що спеціалізується на виробництві та продажу редукторних двигунів змінного струму, малих редукторних двигунів, сервоспеціалізованих планетарних редукторів, безщіткових та безщіткових двигунів постійного струму та іншої продукції.

Сортування логістики
Автоматизовані роботи
Лазерне різання
Ворота контролю доступу
Фотоелектрична електростанція
Медичні пристрої
АГВ

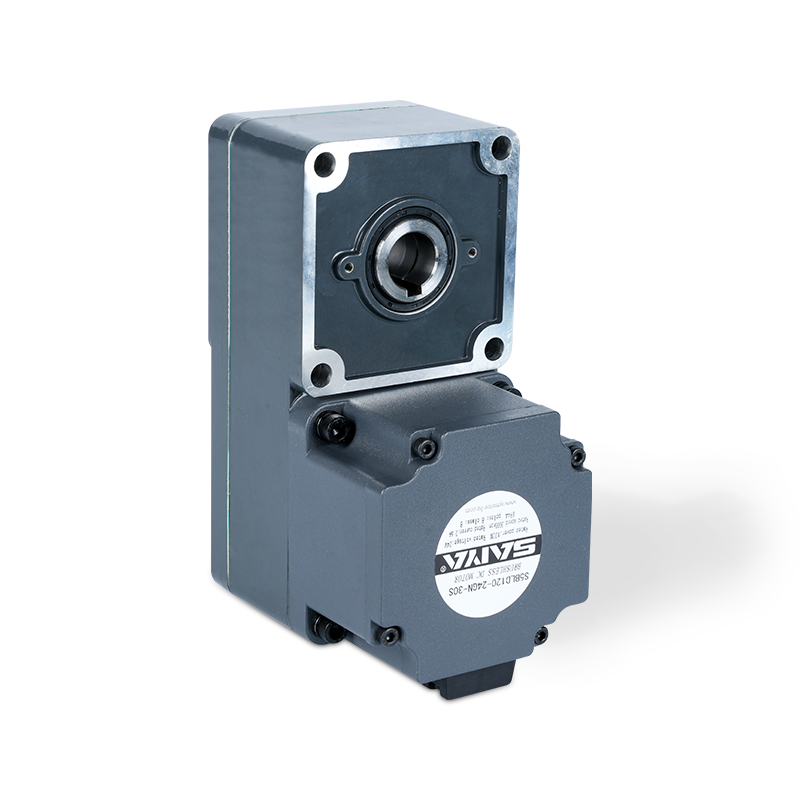

Опис продукту

Двигун безщірки 48 В - це універсальний та ефективний двигун, призначений для ряду застосувань. З розмірами від 60 мм х 60 мм до 104 мм х 104 мм, цей двигун може вмістити в різні розміри обладнання. Він може похвалитися номінальною потужністю від 25 Вт 400 Вт, що робить його придатним як для легких, так і для важких завдань. Двигун працює з послідовною рейтинговою швидкістю 3000 об / хв, забезпечуючи гладку та надійну продуктивність. Він має номінальний струм від 1,0 до 10,5А, що вказує на його ефективність та енергозберігаючі можливості.

Однією з ключових специфікацій цього двигуна є його крутний момент, оцінений у 0,2-1,27 н.М., що забезпечує адекватну силу для руху механічних систем. Безчесна конструкція підвищує довговічність і зменшує потреби в обслуговуванні, оскільки немає пензлів, які з часом зношуються. Це також сприяє більш спокійній роботі та більш високій ефективності порівняно з матовими двигунами.

Двигун безчесної передачі 24В ідеально підходить для використання в системах автоматизації, робототехніки, електромобілів та інших промислових програм, де точні контроль та довгострокова надійність є важливими. Його компактний розмір у поєднанні з надійними характеристиками продуктивності робить його кращим вибором для інженерів та дизайнерів, які шукають високоякісні двигуни.

Параметри двигуна низької напруги

Модель	Напруга V	Струм без навантаження	Швидкість без навантаження Об / хв	Оцінка потужності Ш	Оцінений струм	Оцінка швидкості Об / хв	Оцінений крутний момент Н.М.	Захист IP
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Тип

Двигун низької напруги

Тип	Модель
	Вал	Круглий вал
Тип свинцевого дроту	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

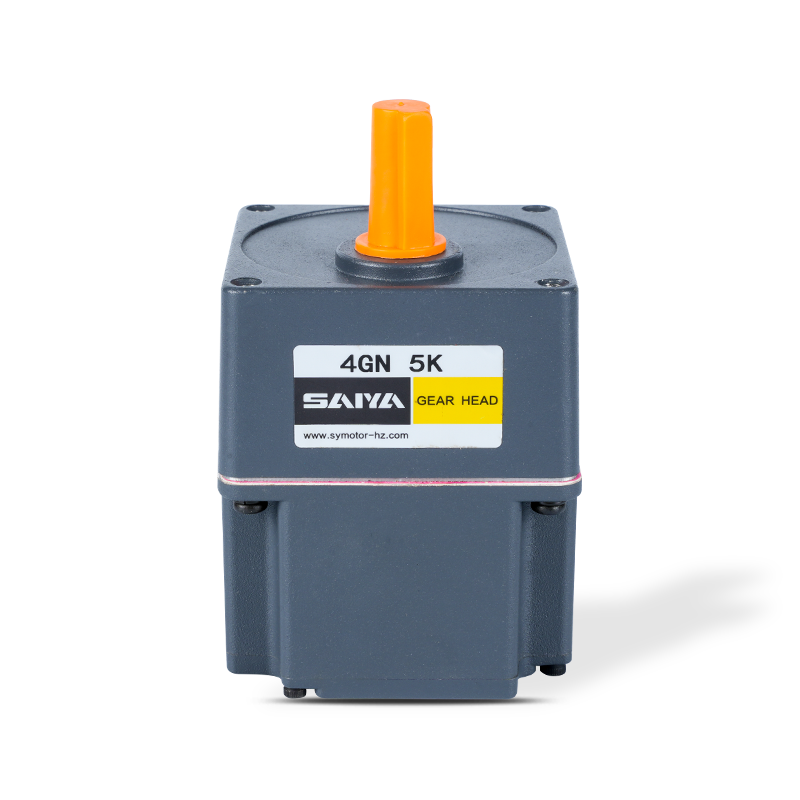

Паралельна шестерня вала (продається окремо)

Тип шестерні	Модель Gearhead	Співвідношення передач

Довге життя ● низький шум	2gn □ k 4gn □ k 5GU □ KB 6GU □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Gearhead)

Введіть коефіцієнт передач у полі в назві моделі.

Стіл передач моторного мотору

Шестірні та середні ящик можна продавати окремо.

Введіть коефіцієнт передач у полі () в назві моделі.

Кольоровий фон □ вказує на той самий обертовий напрямок двигуна, тоді як напрямок обертання інших є протилежним.

Швидкість обчислюється діленням синхронної швидкості двигуна на співвідношення передач. Фактична швидкість на 2% ~ 20% менше, ніж відображення, залежно від розміру навантаження.

Щоб зменшити швидкість за межами коефіцієнта передач у таблиці, прикріпіть десяткову передачу (співвідношення передач: 10) між передачею та двигуном. У цьому випадку допустимий крутний момент - 3n · м.

60 Серія Серія Одиниця крутного моменту: догори (N.M)/ Belowside (kgf.cm)

Співвідношення передач	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Швидкість виводу валу	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Крутний момент надбавки	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Серія Серія Одиниця крутного моменту: догори (N.M)/ Belowside (kgf.cm)

Співвідношення передач	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Швидкість виводу валу	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Крутний момент надбавки	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Серія Одиниця крутного моменту: догори (N.M)/ Belowside (KGF.CM)

Співвідношення передач	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Швидкість виводу валу	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Крутний момент надбавки	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Одиниця крутного моменту серії: догори (N.M)/ Belowside (kgf.cm)

Співвідношення передач	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Швидкість виводу валу	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Крутний момент надбавки	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

Розміри 60 серій (одиниця мм)

Монтажні гвинти входять до шестерня.

Тип проводки проводки

Вага: двигун: 0,5 кг / шестерня: 0,48 кг

Моторна модель

Модель Gearhead

Співвідношення передач

Вимір

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Введіть коефіцієнт передач у полі (□) в назві моделі

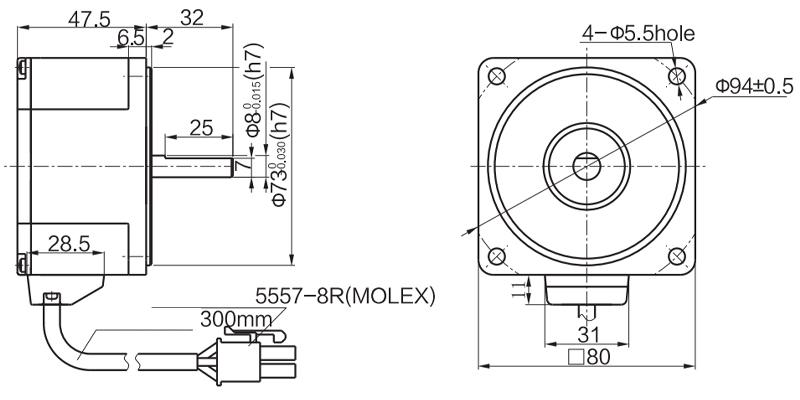

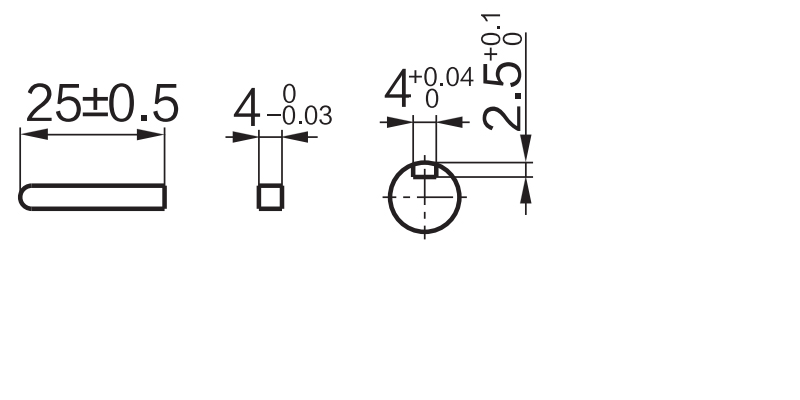

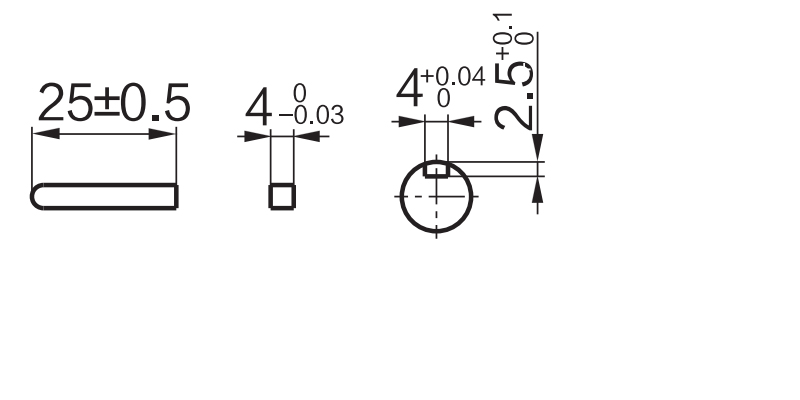

Розділ вала типу круглого валу

За винятком ваги та форми двигуна валу вал, такі ж, як і у типу вала шестерня.

Десяткова передача

Він може бути підключений до типу валу Gn Pinion. 2gn10xk / вага: 0,2 кг

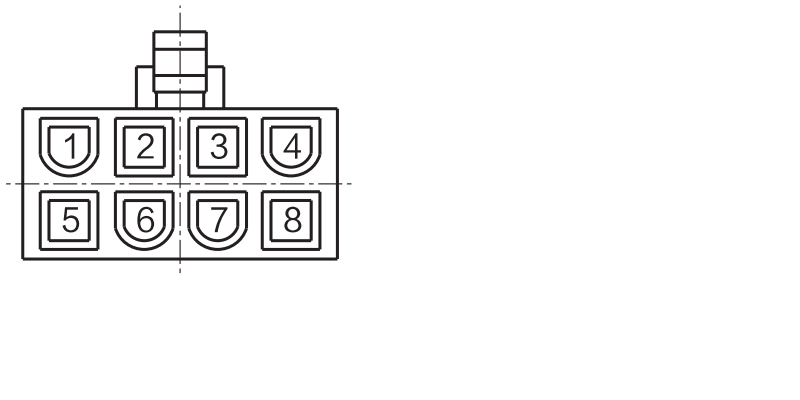

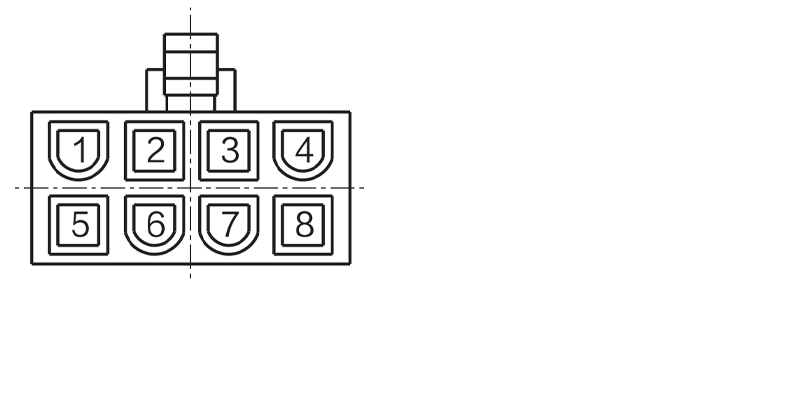

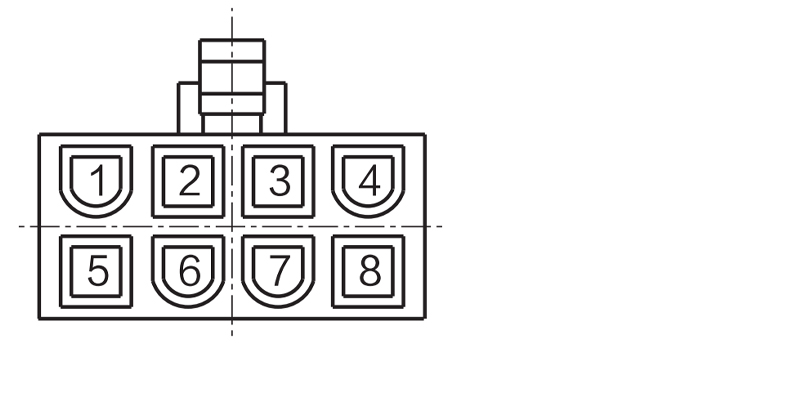

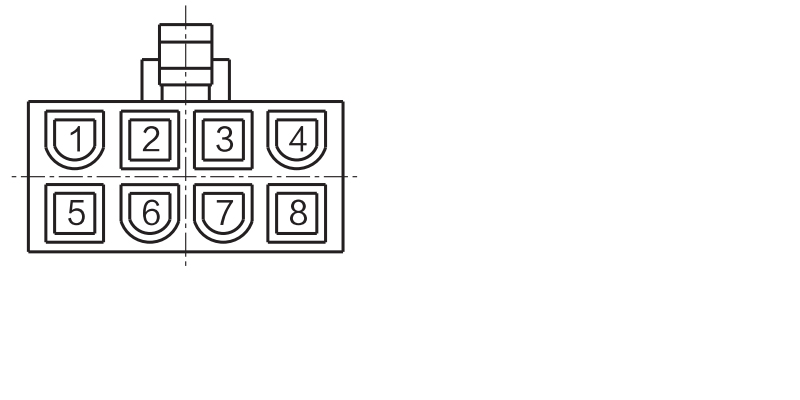

Отвір для вилку, відповідне пояснення сигналу

Отвір для викиду	1	2	3	4
Сигнал	U	Ш	Гц	Ху
Отвір для викиду	5	6	7	8
Сигнал	V	Gnd	HW	Vcc

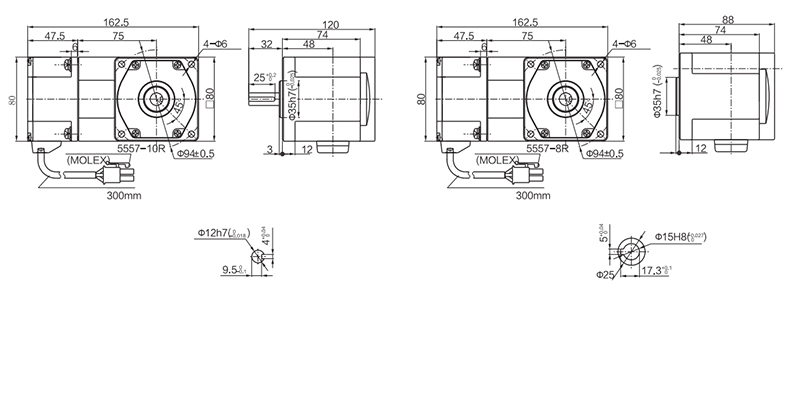

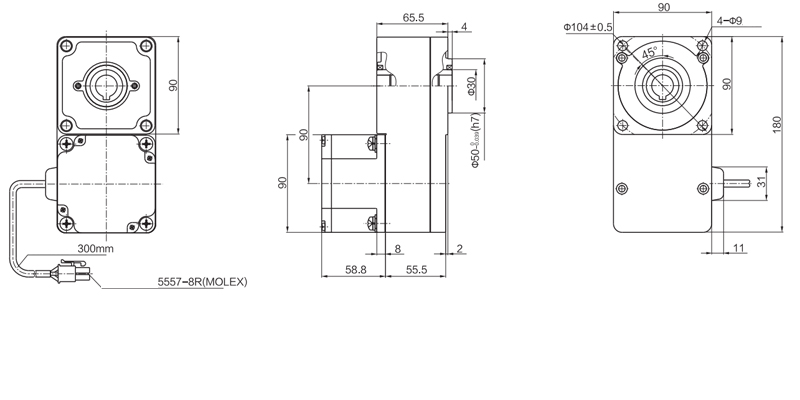

60 Редуктор типу типу L
