Двигуни безчесних передач з високою напругою

220V-230V безчестя двигун

Розмір напруги: 220-230V ， 60 ммкммм-104 ммкх104мм

Оцінка потужності: 10-400 Вт

Швидкість номіналу: 3000 об / хв

Оцінений струм: 0,3-7,1A

Крутний момент: 0,036-1,5n.m

Немає попередньої статті | ДАЛІ

+ Зв яжіться з нами + Завантаження каталогу Відео про продукт

ЗАСТОСУВАННЯ ПЛОЩА

Ми є високотехнологічним підприємством, що спеціалізується на виробництві та продажу редукторних двигунів змінного струму, малих редукторних двигунів, сервоспеціалізованих планетарних редукторів, безщіткових та безщіткових двигунів постійного струму та іншої продукції.

Сортування логістики
Автоматизовані роботи
Лазерне різання
Ворота контролю доступу
Фотоелектрична електростанція
Медичні пристрої
АГВ

Опис продукту

Двигун безщірної передачі 220V-230VAC-це надійне та ефективне рішення, призначене для різних програм, що потребують точного та надійного управління рухом. Цей двигун працює в діапазоні напруги від 220 В до 230 В, що робить його придатним для стандартних джерел живлення. Його компактні розміри, починаючи від 60 мм х 60 мм до 104 мм х 104 мм, дозволяють легко інтегрувати в космічні середовища.

Завдяки номінальній потужності між 10 Вт і 400 Вт, цей двигун забезпечує універсальні можливості продуктивності. Він розроблений для досягнення номінальної швидкості 3000 об / хв, забезпечуючи швидку та послідовну роботу. Потужність двигуна коливається від 0,3A до 7.1a, що вказує на його ефективне споживання електроенергії відносно його виходу.

Вихідний крутний момент цього двигуна безщільної передачі коливається від 0,036n.m до 1,5 н.м., що обслуговує різні вимоги до крутного моменту в різних додатках. Цей діапазон крутного моменту робить його ідеальним для завдань, які потребують як ніжних, так і сильніших рухів.

220V-230VAC безщасливого моторного мотора поєднує високу ефективність, компактний розмір та надійну продуктивність, що робить його відмінним вибором для промислової автоматизації, робототехніки та інших полів, керованих точністю. Його здатність забезпечити послідовний крутний момент і швидкість, зберігаючи при цьому низьке споживання електроенергії, забезпечує оптимальну функціональність та енергоефективність.

Параметри двигуна високої напруги

Модель	Напруга V	Частота Гц	Оцінка потужності Ш	Оцінений струм	Оцінка швидкості Об / хв	Оцінений крутний момент Н.М.	Захист IP
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Напруга двигуна, потужність та швидкість будуть налаштовані відповідно до його запиту за дозволеною обставиною прийнятного виміру.

Тип

Двигун високої напруги

Тип	Модель
Тип	Вал	Круглий вал
Тип свинцевого дроту	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Паралельна шестерня вала (продається окремо)

Тип шестерні	Модель Gearhead	Співвідношення передач

Довге життя ● низький шум	2gn □ k 4gn □ k 5GU □ KB 6GU □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Gearhead)

Введіть коефіцієнт передач у полі в назві моделі.

Стіл передач моторного мотору

Шестірні та середні ящик можна продавати окремо.

Введіть коефіцієнт передач у полі () в назві моделі.

Кольоровий фон □ вказує на той самий обертовий напрямок двигуна, тоді як напрямок обертання інших є протилежним.

Швидкість обчислюється діленням синхронної швидкості двигуна на співвідношення передач. Фактична швидкість на 2% ~ 20% менше, ніж відображення, залежно від розміру навантаження.

Щоб зменшити швидкість за межами коефіцієнта передач у таблиці, прикріпіть десяткову передачу (співвідношення передач: 10) між передачею та двигуном. У цьому випадку допустимий крутний момент - 3n · м.

60 Серія Серія Одиниця крутного моменту: догори (N.M)/ Belowside (kgf.cm)

Співвідношення передач	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Швидкість виводу валу	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Крутний момент надбавки	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Серія Серія Одиниця крутного моменту: догори (N.M)/ Belowside (kgf.cm)

Співвідношення передач	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Швидкість виводу валу	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Крутний момент надбавки	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Серія припуску Крутний момент: догори (N.M)/ Belowside (kgf.cm)

Співвідношення передач	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Швидкість виводу валу	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Крутний момент надбавки	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Одиниця крутного моменту серії: догори (N.M)/ Belowside (kgf.cm)

Співвідношення передач	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Швидкість виводу валу	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Крутний момент надбавки	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

Розміри 60 серій (одиниця мм)

Монтажні гвинти входять до шестерня.

Тип проводки проводки

Вага: двигун: 0,5 кг / шестерня: 0,48 кг

Моторна модель

Модель Gearhead

Співвідношення передач

Вимір

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Введіть коефіцієнт передач у полі (□) в назві моделі

Розділ вала типу круглого валу

За винятком ваги та форми двигуна валу вал, такі ж, як і у типу вала шестерня.

Десяткова передача

Він може бути підключений до типу валу Gn Pinion. 2gn10xk / вага: 0,2 кг

Отвір для вилку, відповідне пояснення сигналу

Отвір для викиду	1	2	3	4
Сигнал	U	Ш	Гц	Ху
Отвір для викиду	5	6	7	8
Сигнал	V	Gnd	HW	Vcc

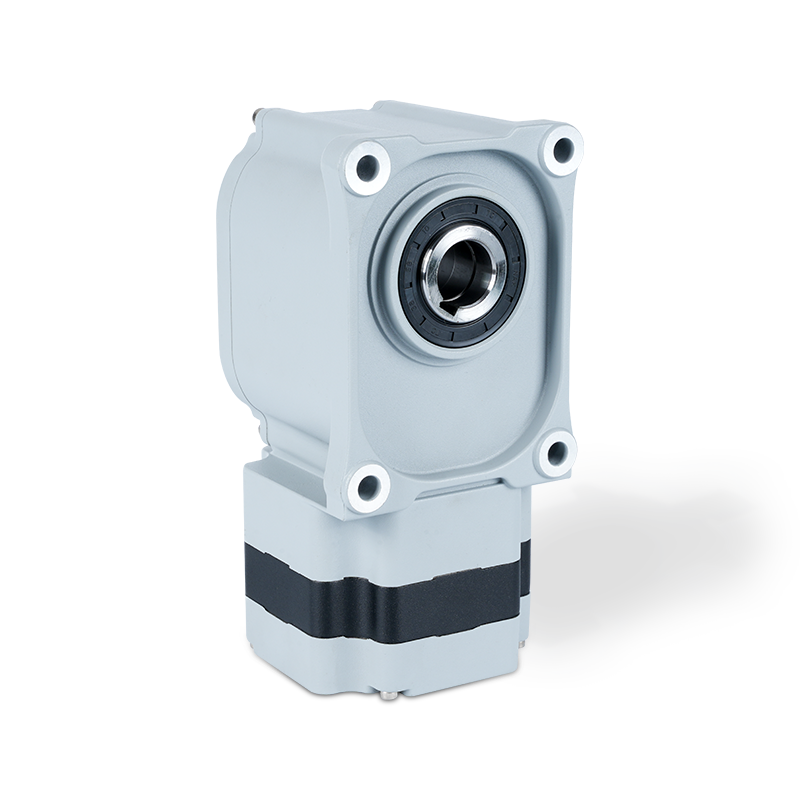

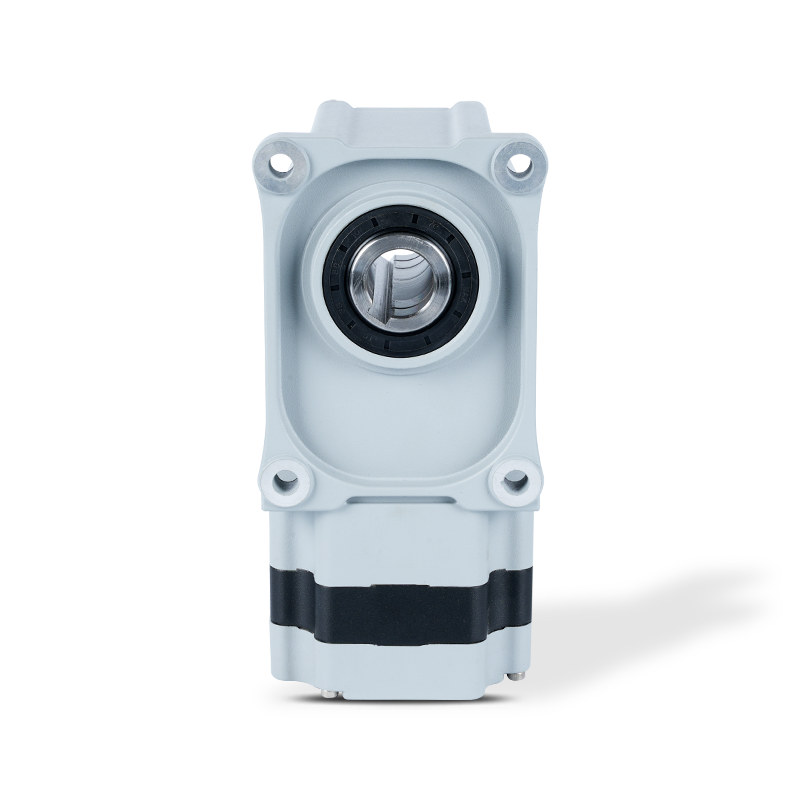

60 Редуктор типу типу L
