Матові двигуни DC Gear

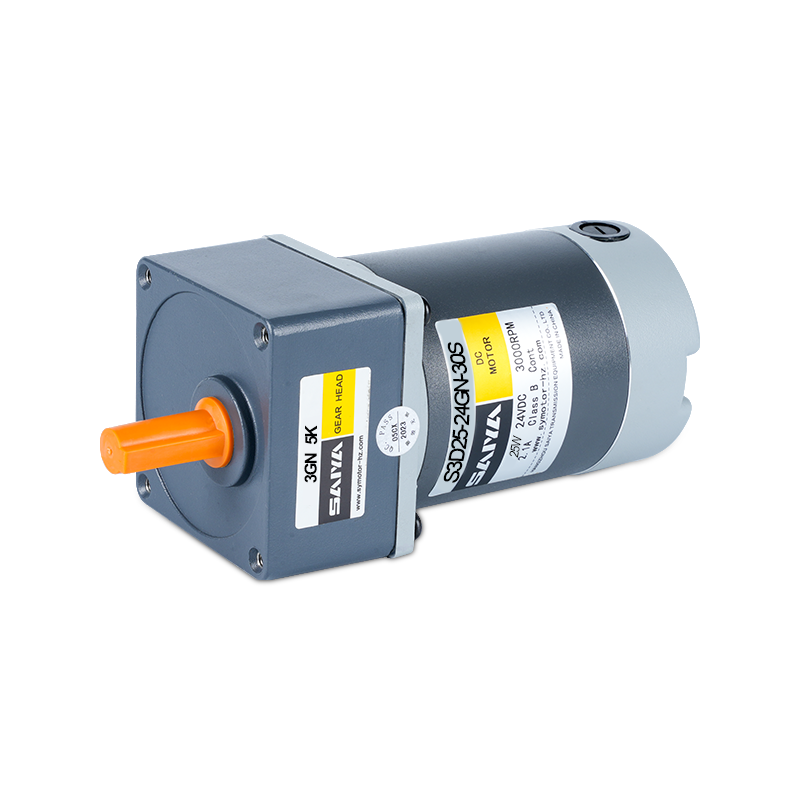

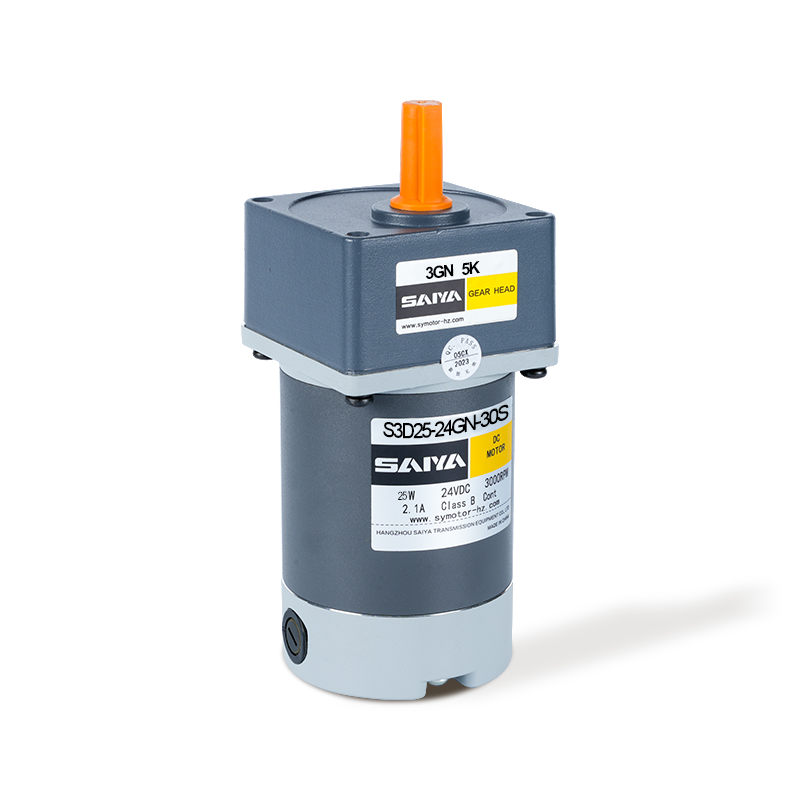

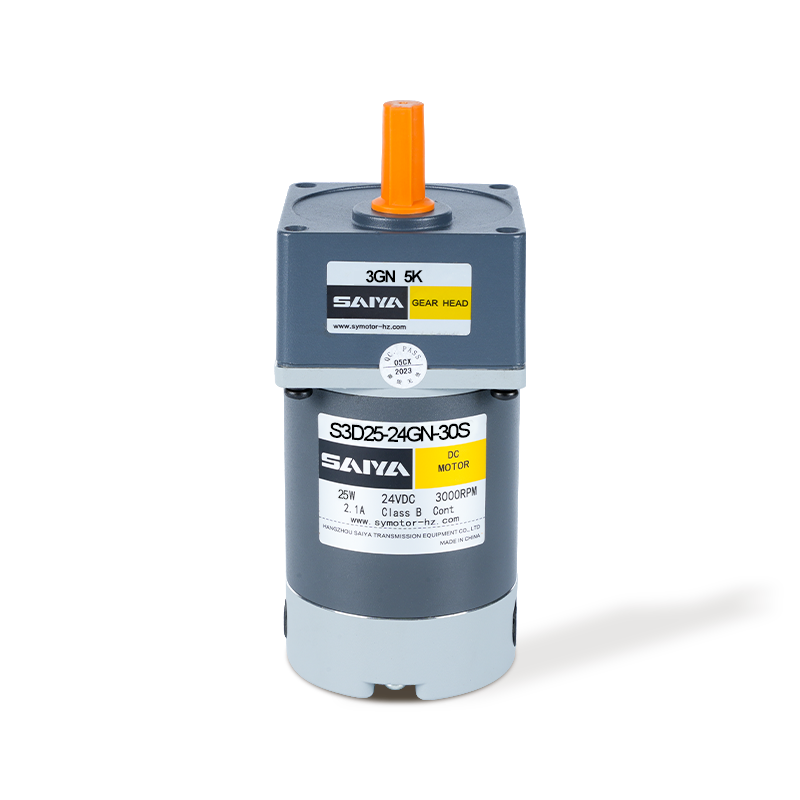

25 Вт щітки DC Gear Motors

Розмір напруги: 25 Вт, 70 ммX70мм
Операційна напруга: 12-90V
Немає параметрів навантаження: швидкість 3100-300rpm
Використовується струм: 0,3-1.0a
Параметри завантаження: швидкість обертання 2700-3000 об / хв
Використовується струм: 0,6-3,5А
Крутний момент: 80-88mn.m

  • 25 Вт щітки DC Gear Motors
  • 25 Вт щітки DC Gear Motors
  • 25 Вт щітки DC Gear Motors
ЗАСТОСУВАННЯ ПЛОЩА
Ми є високотехнологічним підприємством, що спеціалізується на виробництві та продажу редукторних двигунів змінного струму, малих редукторних двигунів, сервоспеціалізованих планетарних редукторів, безщіткових та безщіткових двигунів постійного струму та іншої продукції.
  • Сортування логістики

  • Автоматизовані роботи

  • Лазерне різання

  • Ворота контролю доступу

  • Фотоелектрична електростанція

  • Медичні пристрої

  • АГВ

Опис продукту

Двигун DC Gear 25 Вт пропонує високу продуктивність та адаптованість, що ідеально підходить для ряду промислових та хобі -програм. З розміром рами 70 мм х 70 мм, цей двигун призначений для вміст обмежених просторів без шкоди для потужності. Він працює на широкому діапазоні напруги 12-90 В, забезпечуючи гнучкість для різних джерел потужності та систем управління.

В умовах без навантаження двигун працює зі швидкістю 3100-3300 об / хв, складаючи струм між 0,3-1,0А. Коли під навантаженням швидкість незначно зменшується до 2700-3000 об / хв, з відповідним струмом залучення 0,6-3,5А. Цей двигун забезпечує крутний момент 80-88 млн. м, гарантуючи, що він може легко впоратися з вимогливими завданнями.

Двигун шестерні DC 25 Вт ідеально підходить для застосувань, які потребують точної швидкості та управління крутним моментом. Він підходить для використання в робототехніці, автоматизованих системах, невеликих машинах та інших проектах, де надійність та продуктивність є важливими. Широка напруга та струм двигуна підвищують його сумісність за допомогою різноманітних електронних контролерів та налаштувань потужності.

Параметри продуктивності двигуна

Модель Напруга Влада Параметри без навантаження Параметри завантаження Чистити життя Вага двигуна
Швидкість Поточний Швидкість Крутний момент Поточний
V Ш r/хв r/хв мн. м H кг
S3D25-12 □ 12 25 3300 1.0
Макс.
3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Макс.
3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Макс.
2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Макс.
2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Макс.
2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Макс.
2700 88 0.6 2000 1.0

Напруга двигуна, потужність та швидкість будуть налаштовані відповідно до його запиту за дозволеної обставини прийнятного виміру

Ми використовуємо W після D в моделі для вираження зовнішнього двигуна пензля. Такі як Z20W06-12GN.lf NO W, це означає стандартний двигун внутрішнього пензля для зовнішнього двигуна пензля, ви можете замінити щітку безпосередньо. Для внутрішніх нам потрібно спочатку розбирати мотор.

Стіл передач моторного мотору

Модель Напруга Влада Параметри без навантаження Параметри завантаження Чистити життя Вага двигуна
Швидкість Поточний Швидкість Крутний момент Поточний
V Ш r/хв r/хв мн. м H кг
S2D10-12 □ 12 10 3200 1,0 макс. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1,0 макс. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0,5 макс. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Макс 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0,3 макс. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0,3 макс. 2800 34 0.6 2000 0.7

Шестірні продаються окремо. Десяткові передачі не доступні.

Введіть коефіцієнт передач у полі (□) в назві моделі.

Кольоровий фон (□) вказує на той самий обертовий напрямок двигуна, тоді як напрямок обертання інших є протилежним.

Швидкість обчислюється шляхом ділення синхронного ПЕД двигуна на Gearatio. Фактична швидкість на 2% ~ 20% менше, ніж відображення, залежно від розміру навантаження.

Щоб зменшити швидкість за межами коефіцієнта передач у таблиці, прикріпіть десяткову передачу (співвідношення передач: 10) між передачею та двигуном. У цьому випадку допустимий крутний момент - 5 нм.

Одиниця крутного моменту: догори (N.M)/Belowside (kgf.cm)

Тип Співвідношення передач 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Швидкість

r/хв

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3gn □ k 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

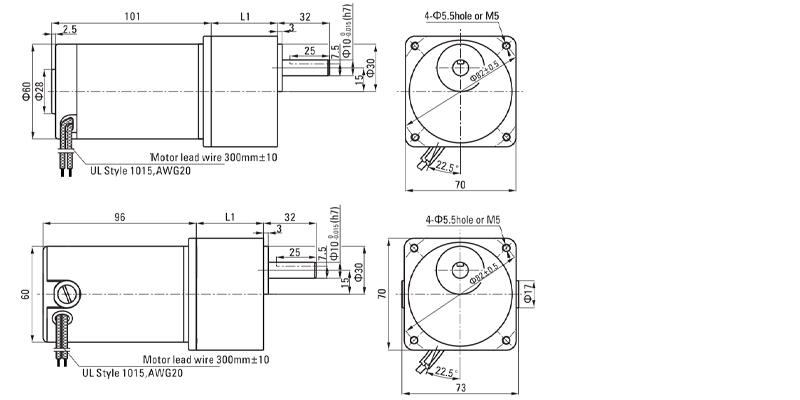

Розміри (одиниця мм)

Монтажні гвинти входять до шестерня.

Тип проводки проводки

Вага: двигун: 1,0 кг / шестерня: 0,55 кг

Модель Gearhead Співвідношення передач L1
3gn □ k 3 ~ 18 32
25 ~ 200 42

Введіть коефіцієнт передач у полі (□) в назві моделі.

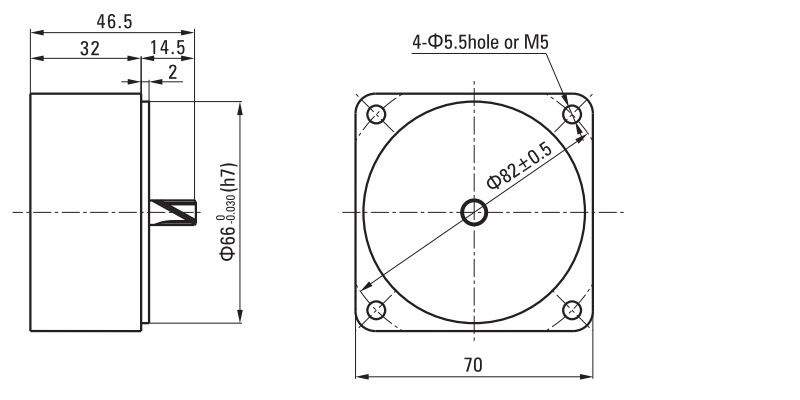

Розділ вала типу круглого валу

За винятком ваги та форми двигуна валу валів є такою ж, як у типу валу шестірні

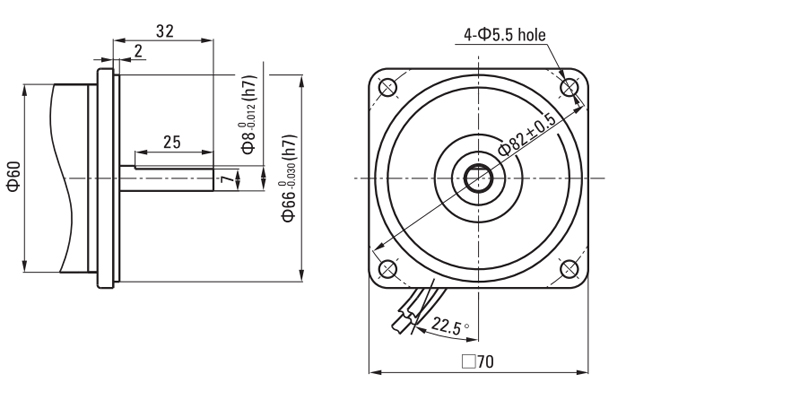

Десяткова передача

Може бути підключений до типу валу Gn Pinion
3GN10X
Вага: 0,31 кг

+ Розумійте детальні параметри продукту
